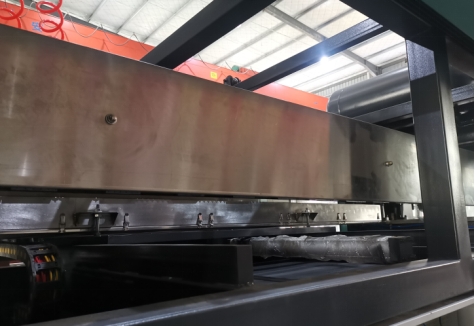

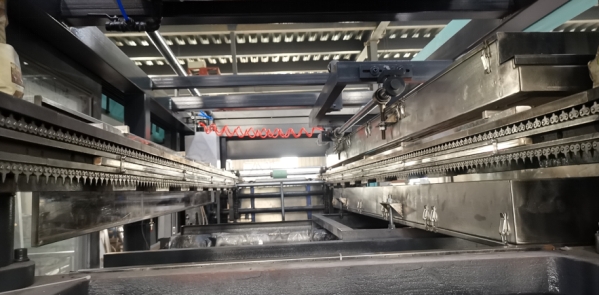

Full Servo thermoforming machine
|
参数 Parameters |
内容 Contents |
|
适应物料 Material |
PP、PE、PS、PVC、PET、ABS、HIPS、 (degraded material) |
|
适用片材厚度 Sheet thickness |
0.25-3.0㎜ |
|
适用片材宽度 Sheet width |
850㎜ |
|
最大模台安装规格 Max. mold area |
850×560mm |
|
最大开合模行程 Max. Length of stroke |
220mm |
|
最大成型深度 Max. forming depth |
180㎜ （≤145mm if use robot ） |
|
工作效率 Work efficiency |
≤30模次/分钟 （ according to the products） |
|
加热额定功率 Heating rated power |
75.6 kw（three-phase） |
|
主电机功率 Main motor power |
22kw |
|
伺服拉伸电机 Servo Motor for Plug |
11kw |
|
伺服送片电机功率 Servo Motor for Sheet feeder |
5.5kw |
|
使用电源 Power supply |
380V/50Hz（三相四线） |
|
使用气压 Air press |
0.6-0.8Mpa |
|
耗气量 Air volume required |
4500～6000L/min |
|
耗水量 Water volume required |
40～60L/min |
|
整机重量 Machine weight |
11000kg |
Description
|
名 称Part name |
品牌或产地 Brand |
备注 |
|
按钮Button |
正泰 Chint |
|
|
中间继电器Relay |
欧姆龙Omron |
|
|
电源指示灯power light |
国产 Domestic |
|
|
急停按钮scram button |
施耐德Schneider |
|
|
交流接触器Contactor |
施耐德Schneider |
|
|
接近开关Proximity Switch |
欧姆龙Omron |
|
|
热继电器Thermorelay |
施耐德Schneider |
|
|
温控系统Temperature control |
DWELL |
|
|
加热瓦片 Heater |
国产 Domestic |
|
|
主伺服电机Main Servo Motor |
汇川 Inovance |
22Kw |
|
拉伸伺服电机 Stretching servo motor |
汇川Inovance |
11kw |
|
送片伺服电机Sheet feeder servo motor |
汇川Inovance |
5.5kw |
|
Motion Controller运动控制器 |
禾川 HCFA |
|
|
触摸屏Touch screen |
台湾威纶/步科 Taiwan E-view/ Kinco |
|
全伺服随机配件（单点控温245*60） Full servo random accessories (single point temperature control 245 * 60) |
||||
|
序号No. |
产品Product |
规格Specification |
单位Unit |
数量Quantity |
|
1 |
加热瓦片heating tile |
245*60 650W-4线wire |
片piece |
1 |
|
2 |
加热瓦片heating tile |
120*60 400W-2线wire |
片piece |
1 |
|
3 |
加热瓦片heating tile |
120*60 400W-4线wire |
片piece |
1 |
|
4 |
加热瓦片heating tile |
245*60 650W-2线wire |
片piece |
3 |
|
5 |
中间继电器 intermediate relay |
24V-8脚pins |
个piece |
1 |
|
6 |
接近开关proximity switches |
PM12-04N |
个piece |
1 |
|
7 |
保险丝fuses |
8A |
个piece |
20 |
|
8 |
工具箱toolboxes |
个piece |
1 |
|
